Gerber Dosyası Nedir? PCB Üretimi İçin Doğru Gerber Hazırlama Rehberi
PCB (baskılı devre kartı) üretimi söz konusu olduğunda, en önemli adımlardan biri doğru Gerber dosyalarının hazırlanmasıdır. Tasarımınız ne kadar iyi olursa olsun, üreticiye eksik veya hatalı dosyalar gönderildiğinde sonuç hayal kırıklığı olabilir. Bu yazıda, Gerber dosyalarının ne olduğunu, hangi katmanların gerekli olduğunu ve yaygın hatalardan nasıl kaçınacağınızı adım adım anlatıyoruz.
Gerber Dosyası Nedir?
Gerber, PCB üreticilerinin elektronik devre tasarımınızı okuyabilmesini sağlayan bir dosya formatıdır. Kart üzerindeki her katman (bakır yollar, lehim maskesi, yazı, delikler vb.) için ayrı bir Gerber dosyası üretilir. Bu dosyalar üretim makinelerine doğrudan veri sağlar.
Gerber Dosyalarında Hangi Katmanlar Gerekli?

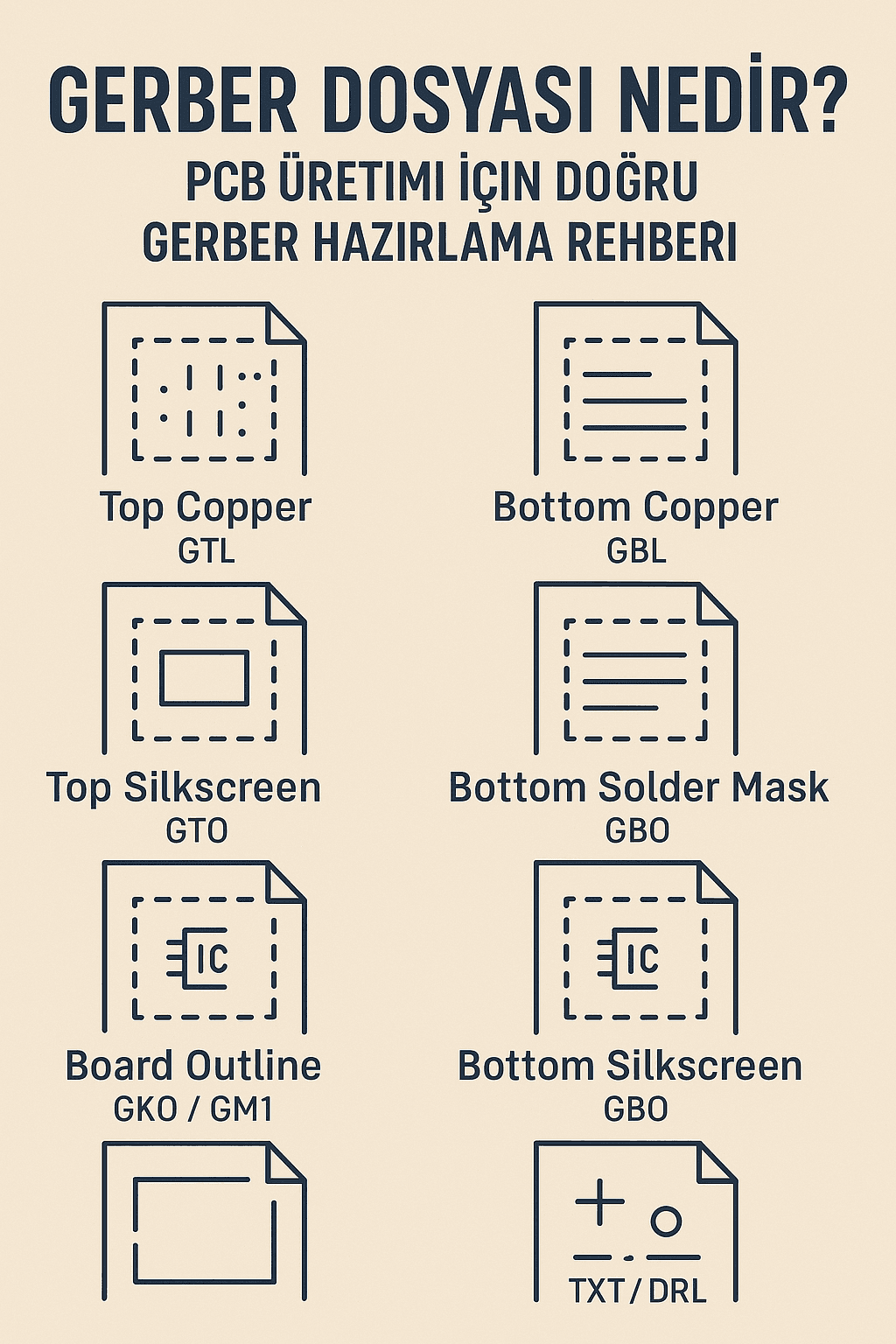

| Katman Adı | Açıklama | Dosya Uzantısı (örnek) |
|---|---|---|
| Top Copper | Üst bakır tabakası | .GTL |
| Bottom Copper | Alt bakır tabakası | .GBL |
| Top Solder Mask | Üst lehim maskesi | .GTS |
| Bottom Solder Mask | Alt lehim maskesi | .GBS |
| Top Silkscreen | Üst yazı (baskı) | .GTO |
| Bottom Silkscreen | Alt yazı (baskı) | .GBO |
| Board Outline | Kart dış hat çizimi | .GKO / .GM1 |
| Drill File | Delik bilgileri | .TXT / .DRL |
Gerber Dosyası Hazırlarken Dikkat Edilmesi Gereken 7 Kritik Nokta
- Tüm Katmanlar Dahil mi? Eksik katman, eksik üretim anlamına gelir. Özellikle outline ve drill dosyasını unutmayın.
- Delik Verileri Gerber Değil, Excellon Formatında Olsun Drill dosyası .DRL olmalı; farklı formatlar üreticide sorun yaratabilir.
- Zero (0) Referansı Tek Tip Olsun Tüm dosyalar aynı sıfır noktası referansını kullanmalıdır.
- Metinler Ters Baskı Olmasın Alt katman yazılarınızda ayna efekti olup olmadığını kontrol edin.
- Gerber Viewer ile Kontrol Edin Gerbv, EasyEDA veya JLCPCB Viewer gibi araçlarla dosyaları ön izleyin.
- Birleştirilmiş ZIP Dosyası Oluşturun Tüm dosyaları tek bir .zip klasöründe gönderin.
- Kart Boyutunu Outline Dosyasına Net Tanımlayın Belirsiz sınırlar üretimde hatalara yol açabilir.
Gerber Dosyası Hangi Programlarla Alınır?
- KiCad
- Altium Designer
- EasyEDA
- EAGLE
- Proteus (Advanced Layer Export)
Sonuç
Gerber dosyaları, PCB üreticisi ile sizin aranızdaki ortak dildir. Bu dili doğru ve eksiksiz konuşmak, sorunsuz bir üretim süreci için şarttır. Yukarıdaki kurallara dikkat ederek hatasız Gerber dosyaları hazırlayabilir, zaman ve maliyetten tasarruf edebilirsiniz.
