Elektronik Üretimde Kalite Kontrol Süreçleri: AOI, X-Ray ve Fonksiyon Testleri

Elektronik kart üretiminde kalite kontrol, sadece son aşamada yapılan bir işlem değil, tüm üretim sürecini kapsayan hayati bir süreçtir. SMD ve THT dizgi işlemlerinden sonra uygulanan AOI, SPI, X-Ray ve fonksiyon testleri, ürünlerin güvenilirliğini ve çalışabilirliğini garanti altına alır. Bu yazıda, bu test yöntemlerini ve elektronik üretimdeki önemlerini detaylı bir şekilde ele alıyoruz.

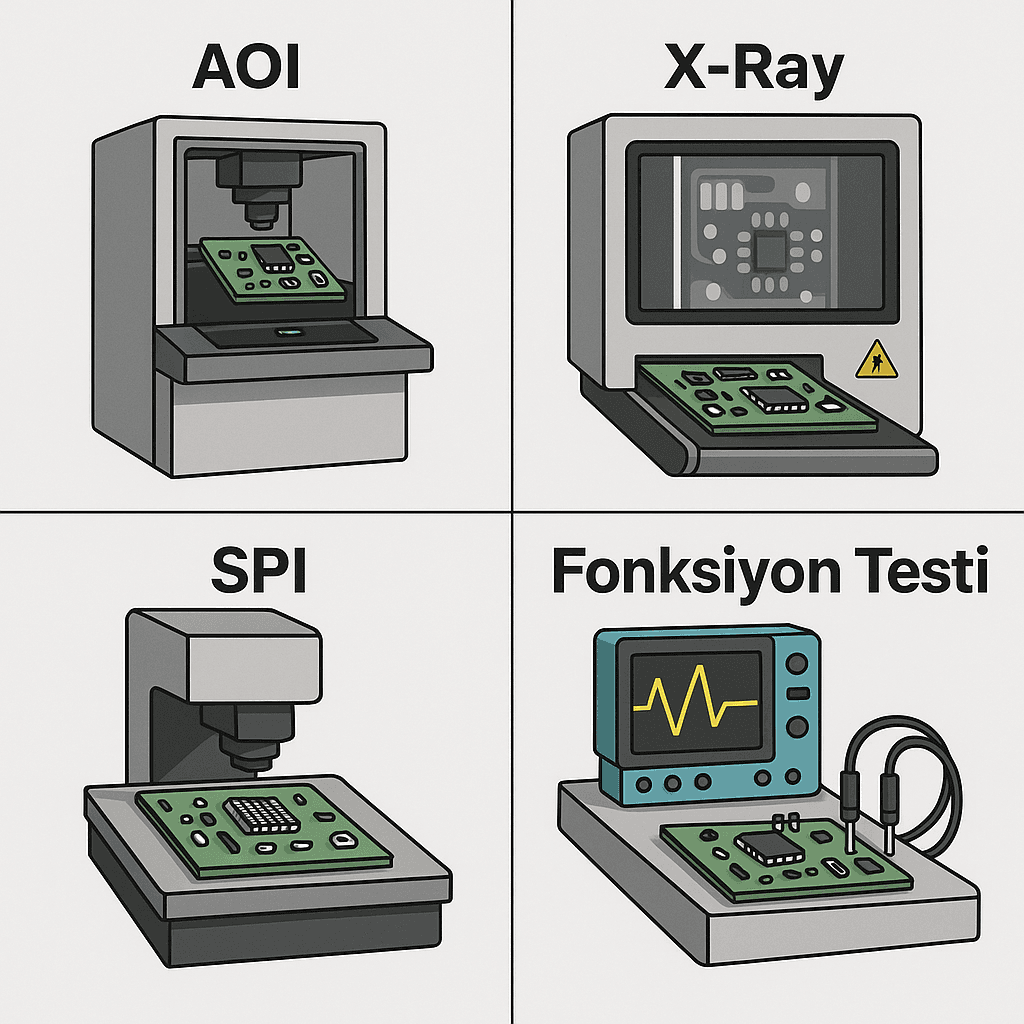

1. AOI (Automated Optical Inspection) – Otomatik Optik Denetim

AOI, yüksek çözünürlüklü kameralarla PCB üzerindeki komponentleri tarayarak hataları otomatik olarak tespit eden bir sistemdir. Örneğin:

• Yanlış komponent yerleştirme
• Eksik lehim
• Kısa devre veya açık devre
• Polarite hatası

AOI sistemleri özellikle SMD dizgi sonrası ilk kalite kontrol aşamasında tercih edilir.

2. SPI (Solder Paste Inspection) – Lehim Pastası Denetimi

SPI, PCB üzerine uygulanan lehim pastasının doğru miktarda ve doğru pozisyonda uygulanıp uygulanmadığını kontrol eder. Eksik veya fazla lehim, ileride lehimleme hatalarına yol açabileceğinden, bu denetim aşaması kritik öneme sahiptir.

3. X-Ray İncelemesi – İç Yapıyı Görselleştirme

Görsel kontrolün yetersiz kaldığı durumlarda (özellikle BGA gibi altı görünmeyen komponentlerde), X-Ray cihazları devre kartının içini görüntüleyerek aşağıdaki hataları tespit eder:

• Gizli lehimleme hataları
• Soğuk lehim
• Delik içi komponent bağlantı hataları

X-Ray testleri, yüksek güvenilirlik gerektiren endüstriyel ve medikal uygulamalarda vazgeçilmezdir.

4. Fonksiyonel Test (Functional Test – FCT)

Fonksiyon testleri, kartın çalışıp çalışmadığını test etmek amacıyla gerçekleştirilir. Güç verildikten sonra:

• Sinyal giriş-çıkışları ölçülür
• Mikrodenetleyici ya da entegre devrelerin yanıtları kontrol edilir
• Gerilim ve akım toleransları test edilir

Bu test, kartın tasarlandığı şekilde çalıştığını doğrulamak için nihai kontrol noktasıdır.

5. ICT (In-Circuit Test) – Devre İçi Test

Devreye enerji vermeden, özel test pinleri üzerinden komponentlerin değerleri ve bağlantıları ölçülür. Özellikle yüksek hacimli üretimde otomatik test jigleri ile kullanılır.

Kalite Kontrolün Faydaları

• Hataların erken aşamada tespiti
• İade oranlarının azaltılması
• Müşteri memnuniyetinde artış
• Standartlara ve sertifikalara uygunluk

Sonuç

Elektronik üretim süreçlerinde yapılan dizgi ne kadar doğru olursa olsun, test edilmemiş bir kart her zaman risk taşır. AOI, SPI, X-Ray ve fonksiyon testleri gibi kalite kontrol mekanizmaları, üretimin güvenilirliğini ve sürdürülebilirliğini garanti altına alır. Yüksek kalite hedefleyen her elektronik üretici için bu süreçler ihmal edilmemelidir.
